电容式编码器
Netzer精密运动传感器公司(Netzer Precision Motion Sensors)开创了一项革命性的位置传感技术，最初为恶劣环境下的专业应用而开发，后使其可应用于当今更为广阔的领域的运动控制要求，包括国防、国土安全、航空航天和仪器仪表。标准的和定制化的旋转和线性电感式编码器也适用于医疗、汽车及其他广泛的应用领域。
Electric Encoder™（电力编码器™）非接触式技术依靠测量位移和时空调制电场之间的相互作用，能提供光电或磁性编码器无法比拟的综合特性。
您有技术问题或需要报价吗？
立即联系我们，与经验丰富的 Reckonic工程师交流！
电容式编码器的优点
电力式/电容式编码器技术的主要技术和成本优势可归纳如下：
- 无玻璃光栅盘，无LED光源，从而消除了可能的故障点
- 安装配合公差范围大
- 极轻的重量、极小的惯性和极薄的外形 (=<10mm)
- 环形空心轴，轴径范围广
- 360°旋转范围的绝对位置输出
- 特定型号精度可达 0.001°
- 默认工作温度范围 -40°C 至 +85°C
- 可选双模和三模冗余配置
- 无磁性特征信号
- 对冷凝和污染物的高耐受性
- 对EMI电磁干扰/RFI射频干扰和磁场的低敏感性
- 高度可定制性
- 低功耗
- 可选超高速配置
- 广泛的位置反馈协议

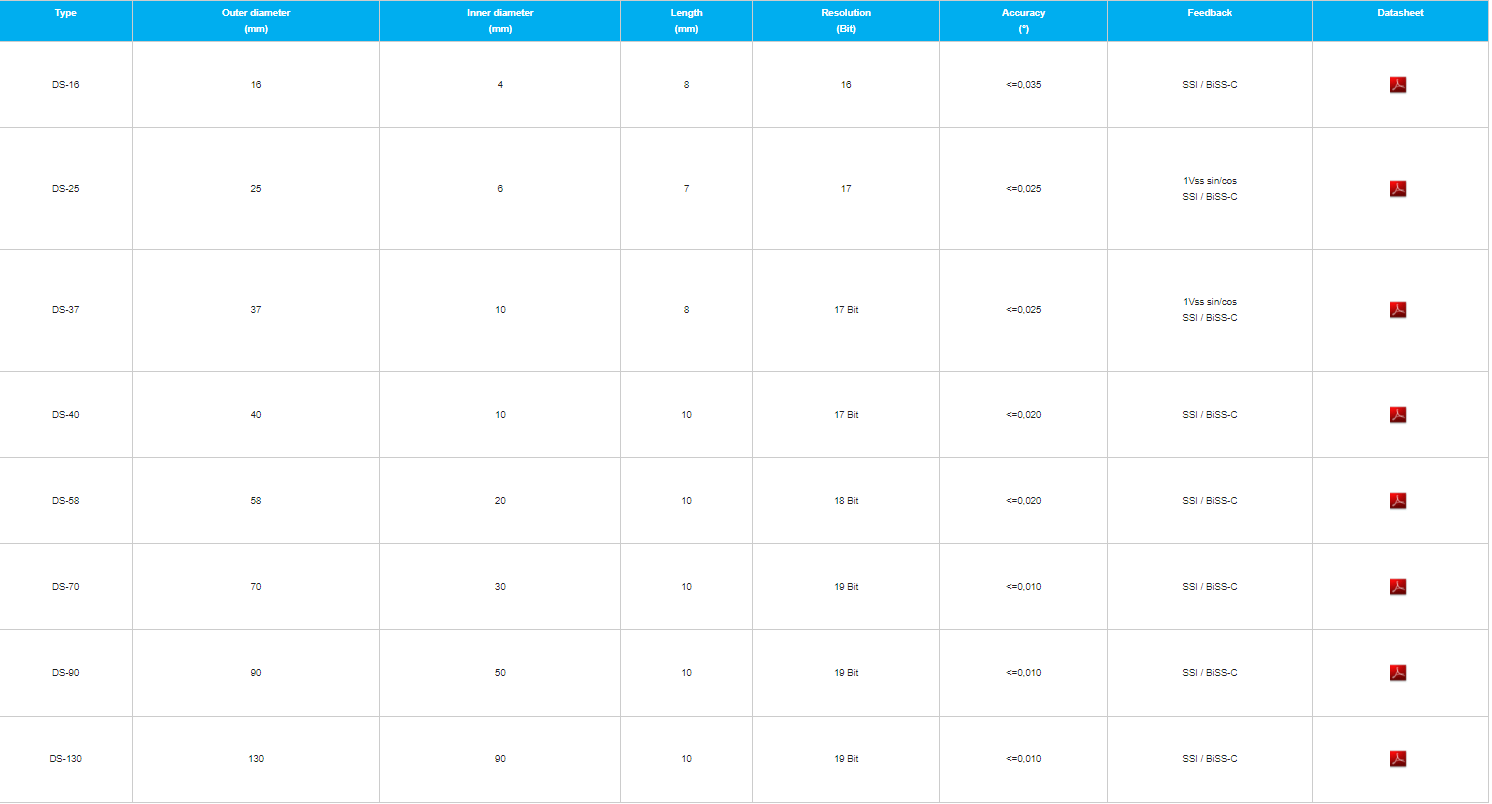

- 参数表及下载
（注：点击参数表及下载跳转出上表；点击表中参数表可下载相关文件；文件依次为：

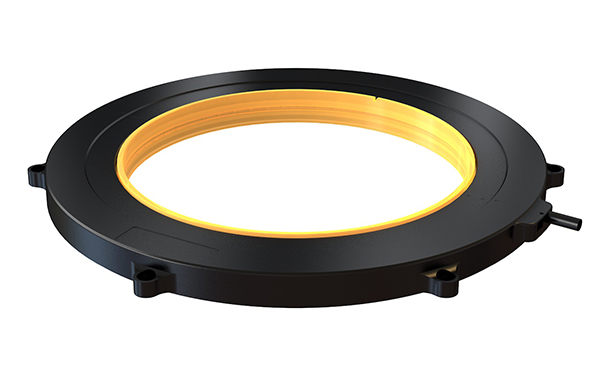

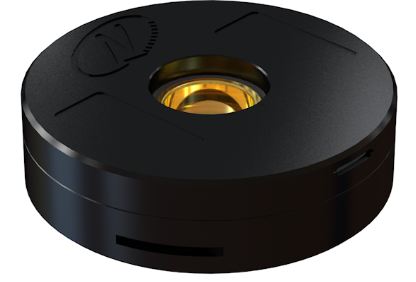

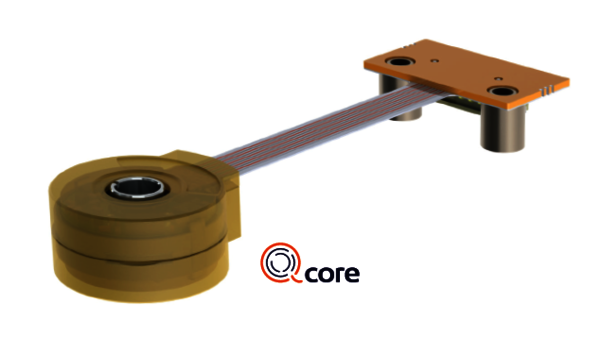

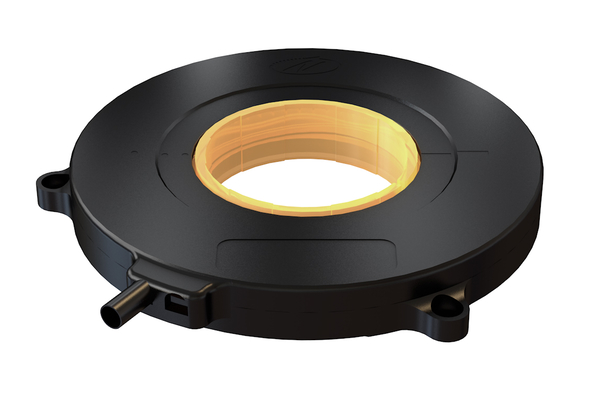

DS-16-V02；DS-25-V02；DS-37-V02；DS-40-V01；DS-58-V02；DS-70-V02；DS-90-V02；DS-130-V02
您有技术问题或需要报价吗？
立即联系我们，与经验丰富的 Reckonic 工程师交流！
电容式编码器的应用场景
选用电容式编码器的典型原因：
- 环境受到电磁干扰的严重影响
- 需要极短的轴向总长度
- 需要大内孔径搭配短轴向长度
- 要求具有防尘、防潮、抗冲击和抗振动的稳固耐用性
我们的电容式编码器采用电容测量原理，因此不受EMC电磁兼容干扰。EMC电磁兼容干扰可能出现在电力电子设备附近或某些医疗应用中，例如 MRI（磁共振成像）技术。全息测量原理就决定了，光栅盘的整个有效区域都会产生派生信号，因此与光学角度测量系统相比，电容式编码器的精度对安装配合公差的敏感度更低。电容式编码器不含玻璃光栅盘和光源/光接收器，因此对灰尘、湿度、冲击和振动不敏感。
DS系列电容式传感器的安装/固定视频
VLX系列电容式传感器的安装/固定视频

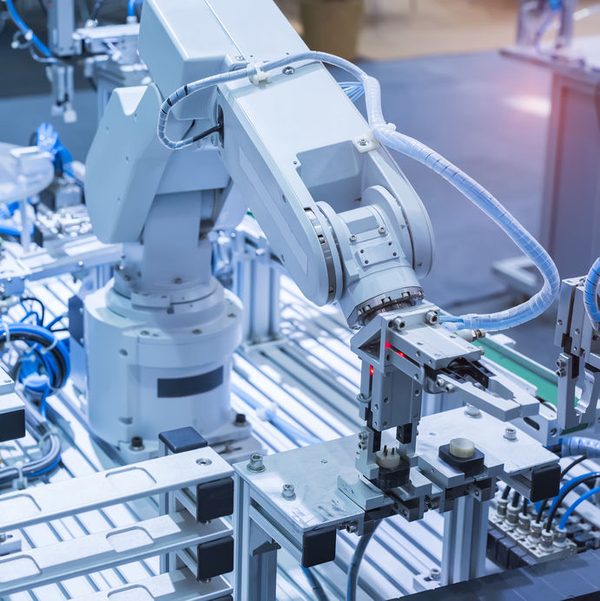

适用机器人的套件中的电容式编码器

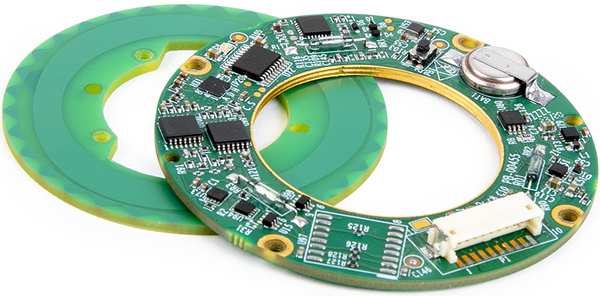

VL系列是专为机器人设计的套件编码器（转子+定子，无外壳）。
其主要特点有：
- 绝对位置
- 轴向长度短
- 大通孔（特别适用于必须穿过机器人关节的电缆）
- 无轴承
- 高精度
- 抗高温、抗冲击、防潮能力强化
- 抗EMI电磁干扰/EMC电磁兼容和磁场干扰能力强化
- 18-20位分辨率
- 精度±0.010°
该款编码器通过测量整个编码器码盘区域的电容来工作，因此其机械安装配合公差非常灵活。同时，该编码器的精度也非常高。由于不含滚珠轴承、玻璃光栅盘、LED 光源及其他易磨损部件，因此该编码器装置非常可靠。此外，其功耗也非常低。该编码器为单圈，提供SSI或BiSS-C接口的绝对值反馈。
Reckonic 供应以下单圈编码器型号：
- VLX-60，外径 60 mm，通孔 25 mm

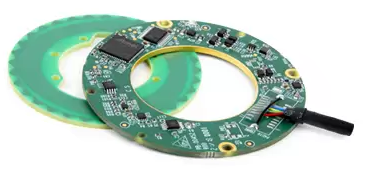

- VLP-60，外径 60 mm，通孔 25 mm

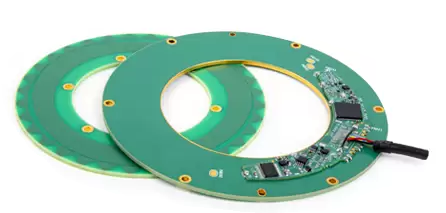

- VLP-100，外径 100 mm，通孔 48 mm
Reckonic 供应以下多圈编码器型号：
- VLM-60，外径 60 mm，通孔 25 mm。
请下载右侧的数据表之一以获取更多信息。另外您也可以随时与我们联系，与经验丰富的工程师讨论您的应用。
电容式编码器的特点
- 轻型微型绝对值旋转编码器
- 空心浮动轴
- 无轴承或其他接触
- 高精度
- 对EMI电磁干扰、RFI射频干扰和磁场具高耐受性
- 绝对位置的数字接口
- 参数表 VLX-60
- 参数表 VLP-60
- 参数表 VLP-100
（点击下载文件:2.11.2Case_Study_Robotic_VLX-60_COBOT_V01)
VL系列电容式编码器技术数据概览
| 型号 | 外径 | 内径 | 高度 | 工作温度 | 分辨率 | 精度 | 参数表 |
| VLX-60 | 60 mm | 25 mm | 8 mm | -25°C 至 +65°C | 18-20 位 | ±0.010° |  |
| VLP-60 | 60 mm | 25 mm | 6 mm | -40°C 至 +85°C | 18-20 位 | ±0.010° |  |
| VLP-100 | 100 mm | 48 mm | 7 mm | -40°C 至 +85°C | 18-20 位 | ±0.006° | |
您有技术问题或需要报价吗？
立即联系我们，与经验丰富的Reckonic工程师交流！
适用多轴系统的多圈编码器

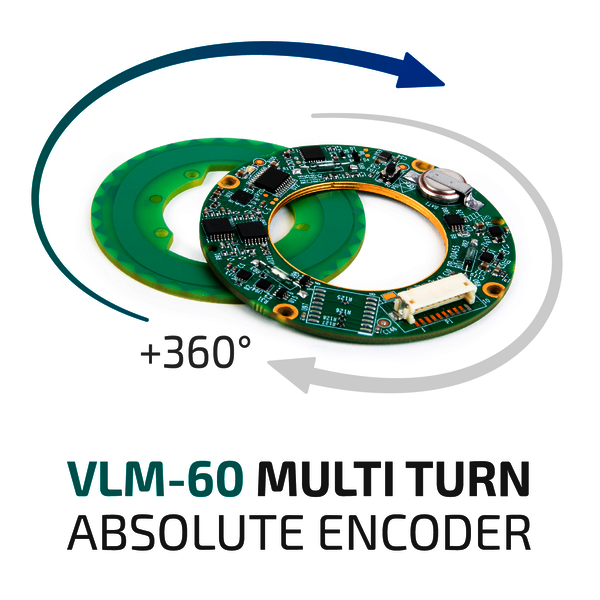

VLM-60多圈编码器是一款超薄型空心轴绝对值旋转编码器。该款编码器可确保多种应用所需的精度和可靠性。17 位单圈加 15 位多圈的分辨率可确保生产的平稳和连续性，因主机在启动和整个操作过程中都会从编码器读取多圈位置。在停电或机器停机的情况下，VLM-60通过使用内部电池或外部电源保持多圈绝对位置。
该编码器能够抵抗极端环境条件，如潮湿和灰尘、极端温度、冲击和振动，同时能抗磁场和电磁干扰 (EMI)，可以在几乎所有条件下实现无故障运行。
特点
- 多圈编码器 – 17位单圈 + 15位多圈分辨率
- 薄型（<8 mm）
- 高分辨率和精度
- 空心轴
- 可适配分辨率
- 环保耐用
- 参数表 VLM-60
电容式多圈编码器技术数据概览
| 型号 | 外径 | 内径 | 高度 | 工作温度 | 分辨率 | 精度 | 参数表 |
| VLM-60 | 60 mm | 25 mm | 8 mm | -20°C 至 +65°C | 17 位 | ±0.010° | |
应用示例

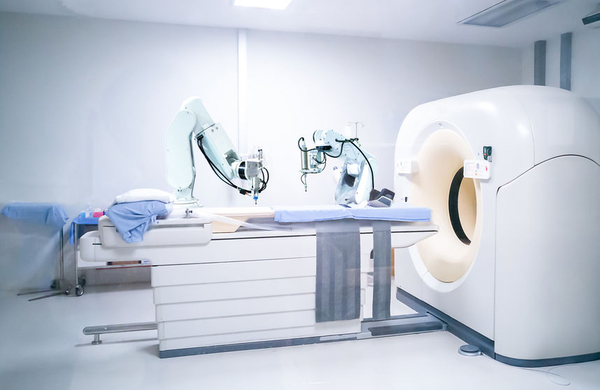

该款编码器的多功能特性使其适用于航空航天、国防、汽车、医疗和机器人领域的多种高要求任务。
